QuartzBatchControl
Spring Batch와 Quartz Scheduler를 통합 관리하는 웹 기반 배치 작업 관리 시스템
소개
QuartzBatchControl은 Spring Batch와 Quartz Scheduler를 통합하여,
운영자가 스케줄 기반 혹은 수동으로 배치잡을 관리해야 하는 상황에서
웹 UI로 편리하게 작업을 수행하고 실행 이력을 확인할 수 있도록 설계된
실시간 통합 배치 관리 시스템입니다.
운영 효율성을 높이고, 로그와 상태 추적을 구조화함으로써
배치 운영의 안정성과 가시성을 제공합니다.
⚠️ 본 프로젝트는 코드 제공을 목적으로 하며,
실제 운영 환경에서는 각 조직의 CI/CD 환경, 다중 서버 구조,
**로그 저장 방식(S3 등)**에 맞게 구성 및 확장하여 사용해야 합니다.
📌 프론트엔드는 Cursor AI를 통해 개발되었습니다.
🔗 전체 코드 보기: https://github.com/devHjlee/QuartzBatchControl
Release
2.0.0 (최신) : 배치 프로젝트(quartzbatchcontrol-batch)는 메인 백엔드와 완전히 분리되어 외부 JAR 실행 구조로 변경되었습니다.
- 아키텍처 분리: 기존 백엔드(Spring Boot) 프로젝트에서 스프링 배치 코드를 완전히 분리하여, 별도의
quartzbatchcontrol-batch
프로젝트로 관리 - 외부 배치 실행: 백엔드에서는 커맨드라인을 통해 외부 배치 JAR을 실행하는 구조로 변경
- 배치 JAR 관리: 배치 프로젝트는 jar로 빌드하여 특정 경로에 위치시키고, 백엔드에서 설정파일의 경로를 변경 (설정된 디렉토리 변경 필요)
# 외부 배치 프로젝트 빌드
# GitHub Actions 기준: JAR 빌드 및 EC2 배포, 최신 심볼릭 링크 갱신
- name: Build batch jar
run: |
cd quartzbatchcontrol-batch
./gradlew clean bootJar
- name: Copy jar to EC2
uses: appleboy/scp-action@v0.1.4
with:
host: ${{ secrets.EC2_HOST }}
username: ec2-user
key: ${{ secrets.EC2_SSH_KEY }}
source: "quartzbatchcontrol-batch/build/libs/*.jar"
target: "/home/ec2-user/externaljob"
- name: Update latest symlink
uses: appleboy/ssh-action@v0.1.10
with:
script: |
cd /home/ec2-user/externaljob
ln -sf $(ls -t *.jar | head -n 1) latest
- 로그 관리 강화: 배치 프로젝트에 로그 관리를 위한 리스너(BatchJobExecutionListener)가 기본 설정되어 있어, 배치 실행 시 로그가 자동으로 관리됨 (다중서버일 경우 외부 저장소 필요)
- 확장성: 새로운 배치 잡은
quartzbatchcontrol-batch
프로젝트에 생성하고 BatchJobExecutionListener 추가
1.0.0
- 내장형 배치: 쿼츠배치 백엔드(Spring Boot) 프로젝트 내에서 가벼운 스프링 배치 잡을 직접 구현
- 직접 실행: 백엔드 프로젝트에 등록된 배치 잡을 직접 수행하는 구조
- 단일 프로젝트: 배치와 스케줄러가 한 프로젝트 내에 통합되어 있음
주요 기능
- 대시보드: 배치/Quartz 작업 현황 및 성공/실패 통계 시각화
- 배치 관리: 배치 작업 등록, 수정, 즉시 실행, 파라미터 관리
- 배치 로그: 실행 이력, 파라미터, 상태, 상세 로그 확인
- Quartz 관리: Quartz 작업 등록, 수정, 스케줄 관리, 상태 변경(일시정지/재개/삭제)
- Quartz 로그: Quartz 작업 실행 이력 및 상세 로그 확인
- 검색/필터: 다양한 조건으로 작업 및 로그 검색
- 실시간 모니터링: 작업 상태 및 결과를 실시간으로 확인
빠른 시작
요구사항
- JDK 17 이상
- Node.js 16 이상
- MySQL 8.0 이상
설치 및 실행
- Backend 서버를 먼저 실행
- Frontend 실행 (http://localhost:Port)
- 외부 배치 JAR은 별도 실행 필요 시 수행
Batch (2.0.0 Release)
git clone [repository-url]
cd quartzBatchControl-batch
./gradlew build
java -jar quartzbatchcontrol-batch-0.0.1-SNAPSHOT.jar --spring.profiles.active=sync-only (등록된 배치잡 목록을 DB 등록)
Backend
git clone [repository-url]
cd QuartzBatchControl-Backend
./gradlew build
./gradlew bootRun
Frontend
cd quartzbatchcontrol-frontend
npm install
npm run dev
스크린샷

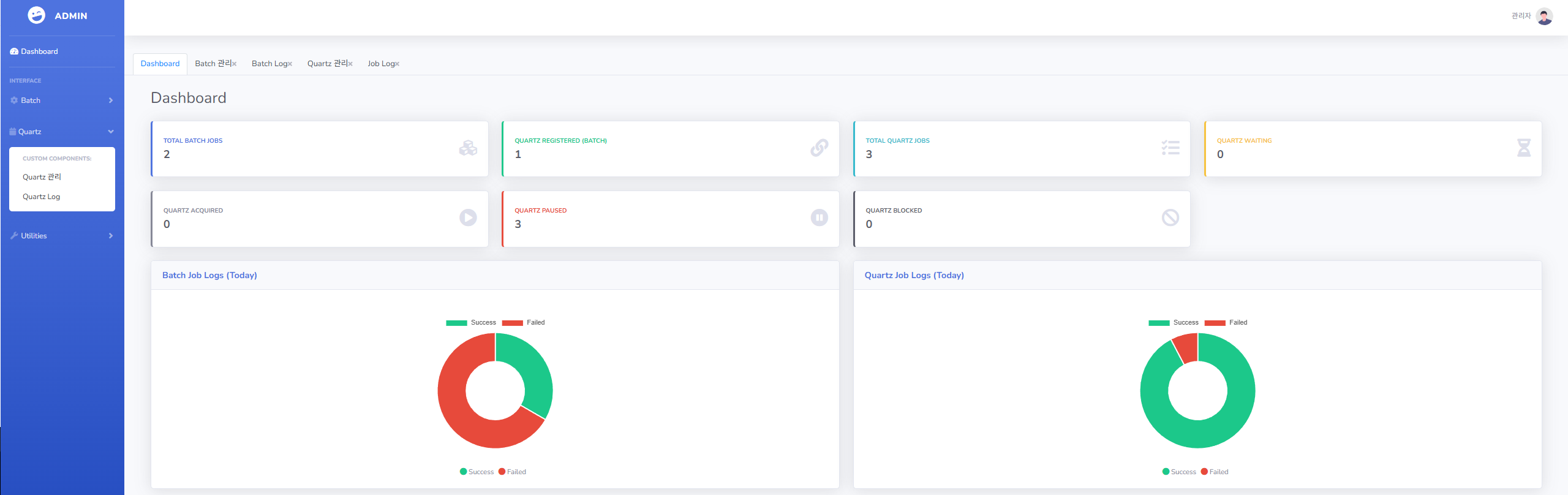

대시보드

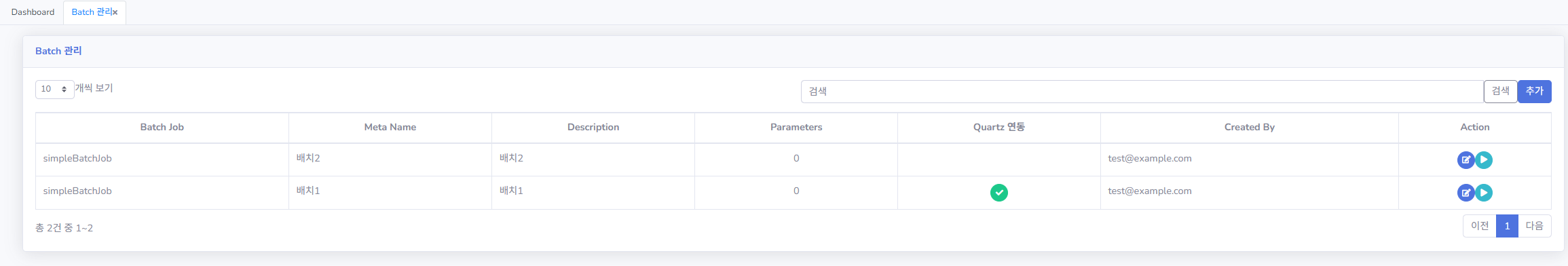

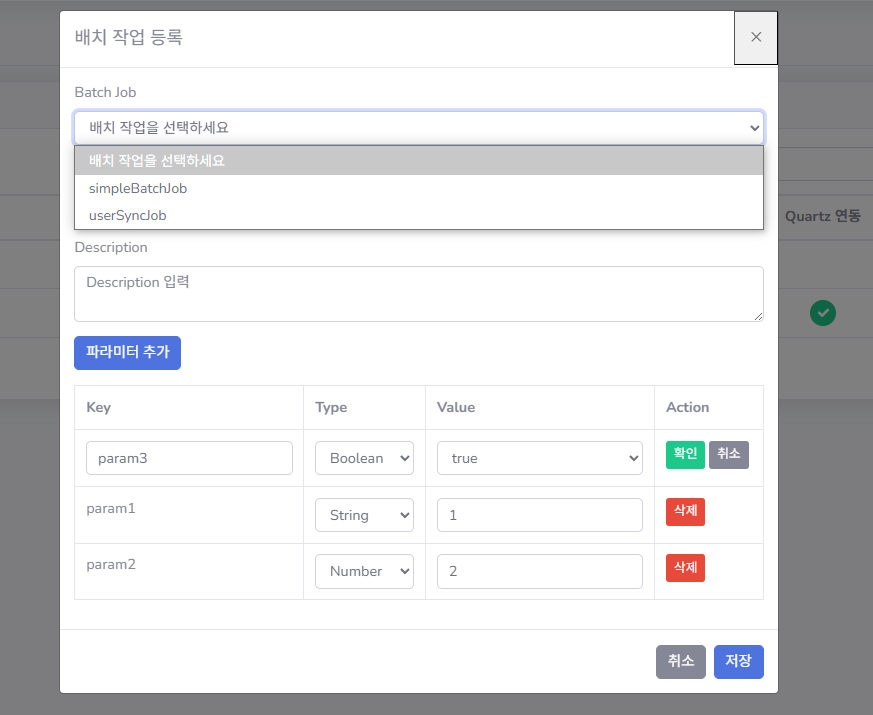

배치 관리

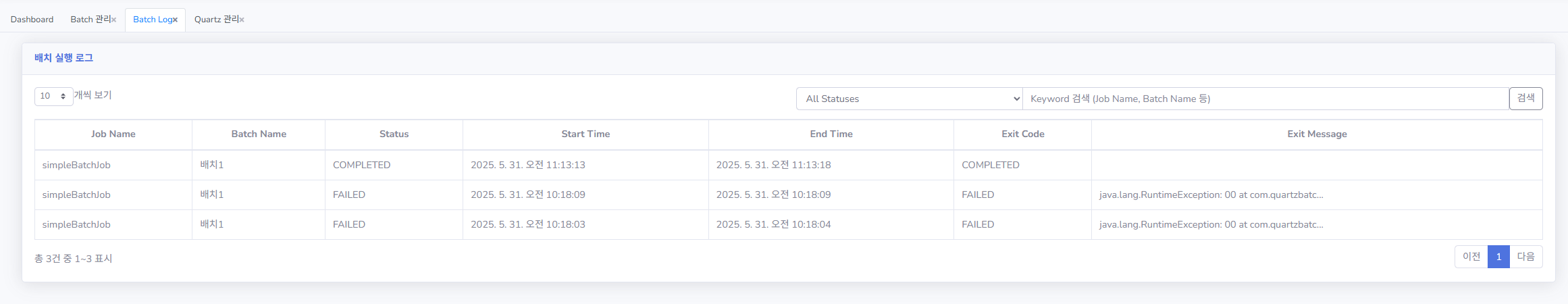

배치 로그

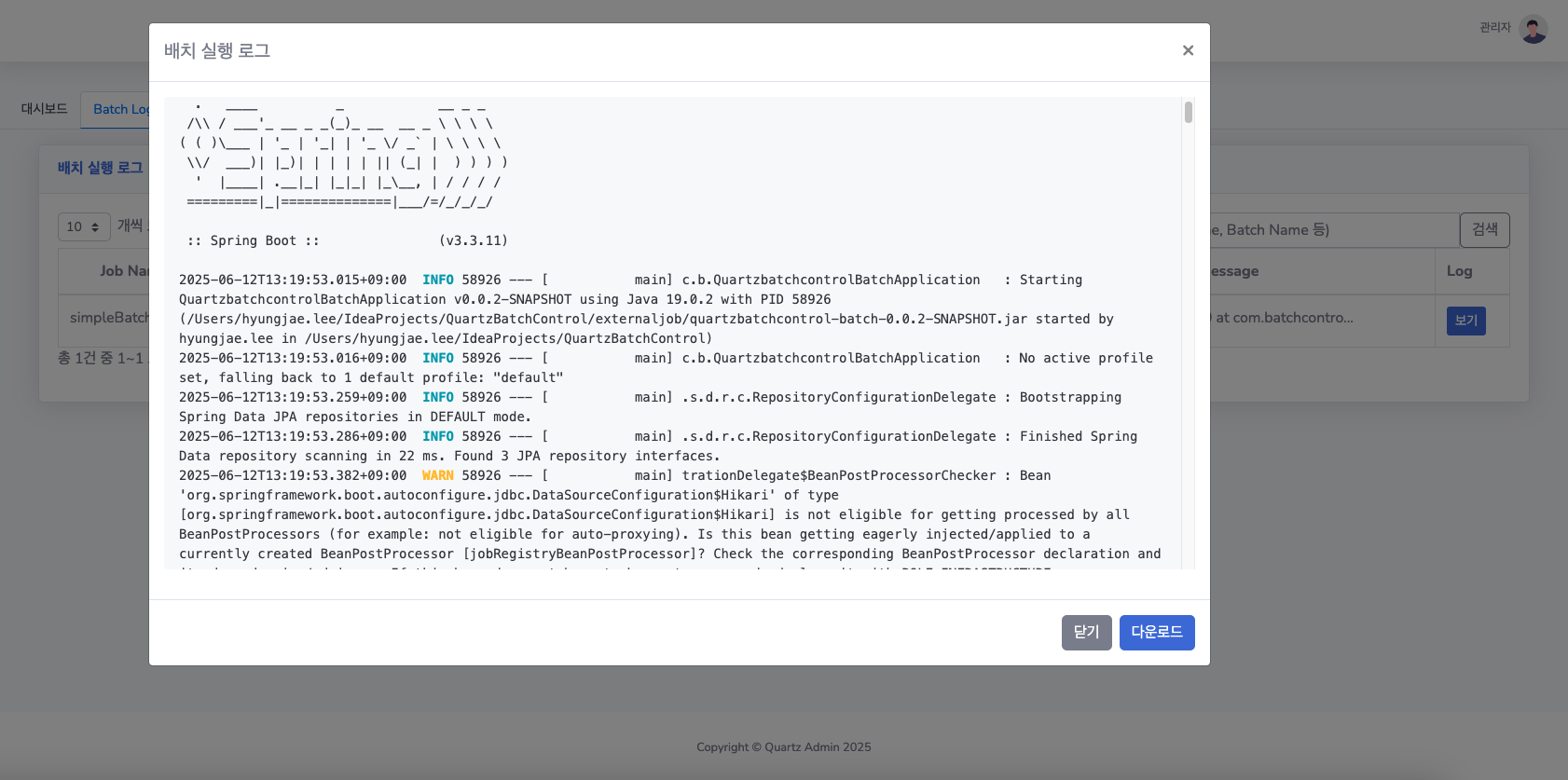

배치 상세 로그 (2.0.0 Release)

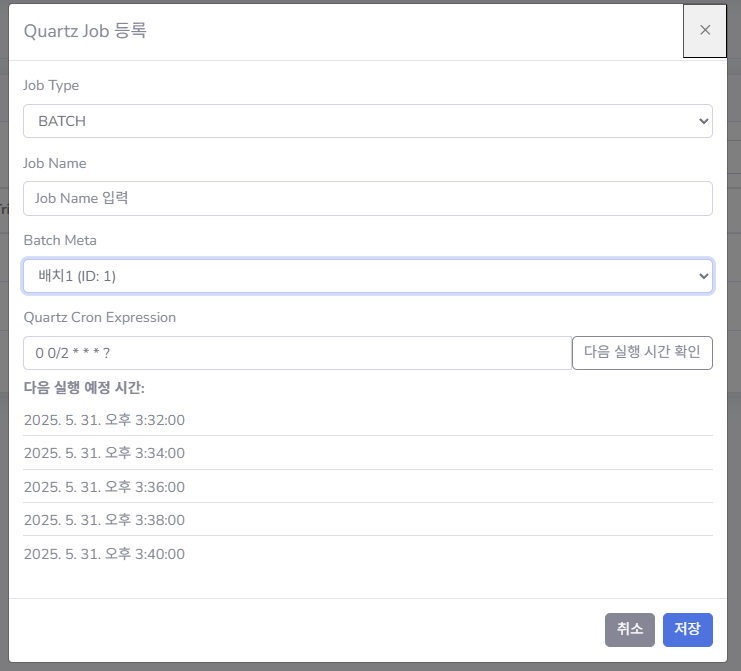

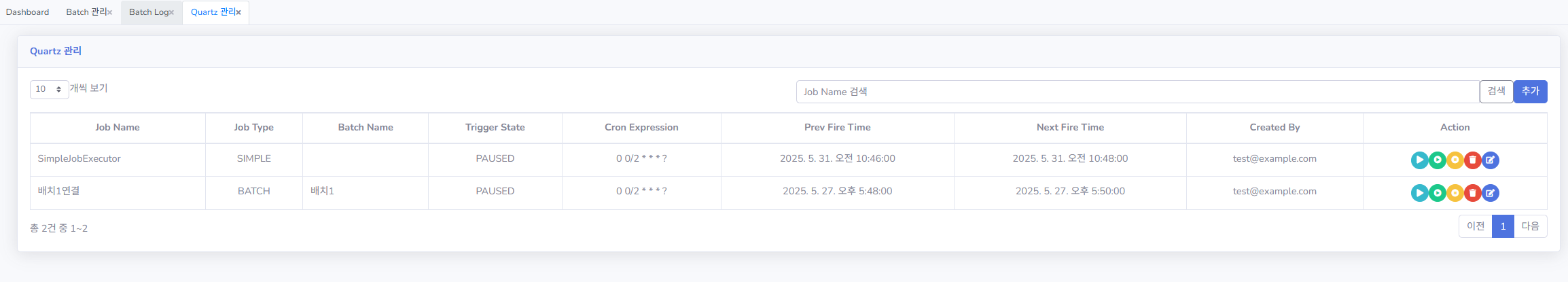

Quartz 관리

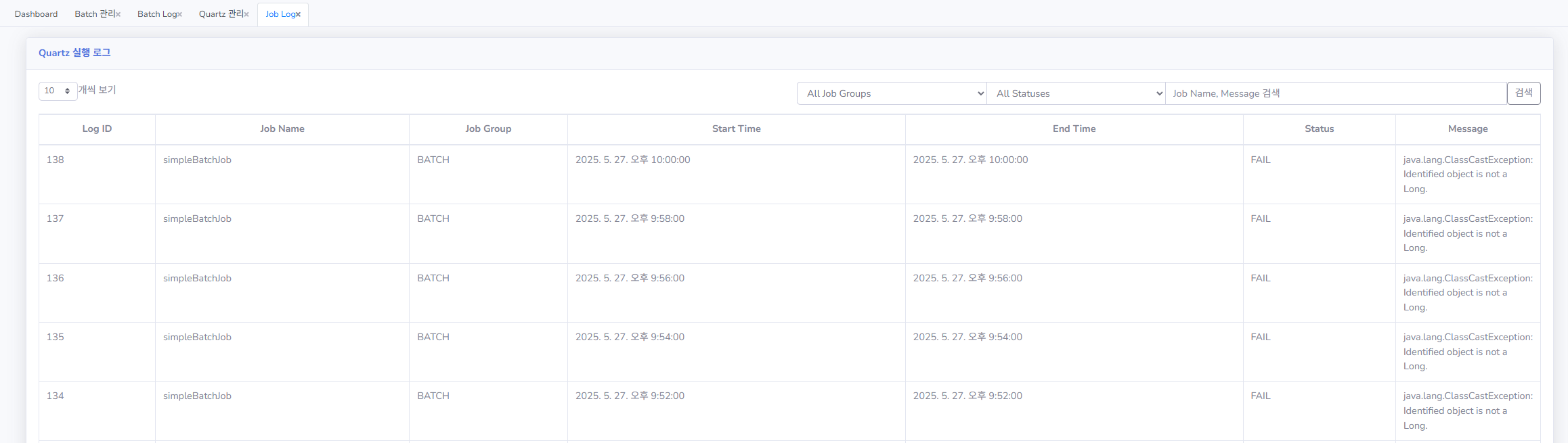

Quartz 로그
기술 스택
- Backend: Spring Boot, Spring Batch, Quartz Scheduler, Spring Security, Spring Data JPA, QueryDSL, MySQL
- Frontend: Vue.js 3, Bootstrap Admin 2, Axios, Pinia, Vite
- 기타: Swagger(OpenAPI), ESLint, Prettier
폴더 구조
QuartzBatchControl/
├── batch-logs/ # quartzBatchControl-batch 로그폴더
├── externaljob # quartzBatchControl-batch Jar 폴더
│ ├── latest # 최신 quartzBatchControl-batch.jar 의 심볼릭링크
├── QuartzBatchControl-Backend/ # Spring Boot 백엔드
├── quartzBatchControl-batch/ # Batch 백엔드 (2.0.0 Release)
├── quartzbatchcontrol-frontend/ # Vue.js 프론트엔드
│ ├── src/
│ │ ├── components/
│ │ ├── api/
│ │ └── ...
│ ├── public/
│ └── ...
└── docs/
시스템 아키텍처

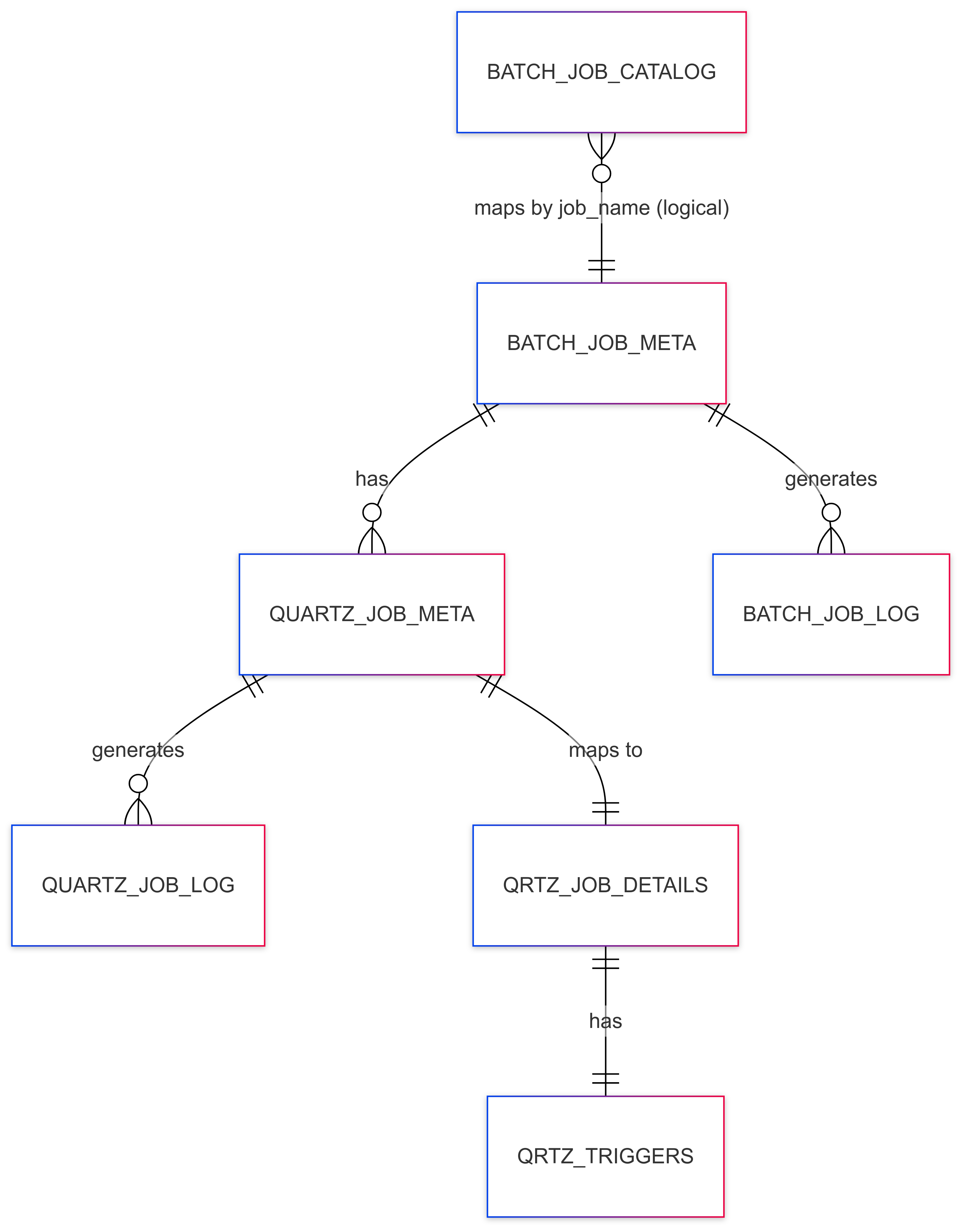

데이터베이스 구조
erDiagram
BATCH_JOB_META ||--o{ QUARTZ_JOB_META : "has"
BATCH_JOB_META ||--o{ BATCH_JOB_LOG : "generates"
QUARTZ_JOB_META ||--o{ QUARTZ_JOB_LOG : "generates"
QRTZ_JOB_DETAILS ||--|| QRTZ_TRIGGERS : "has"
QUARTZ_JOB_META ||--|| QRTZ_JOB_DETAILS : "maps to"
BATCH_JOB_CATALOG }o--|| BATCH_JOB_META : "maps by job_name (logical)"

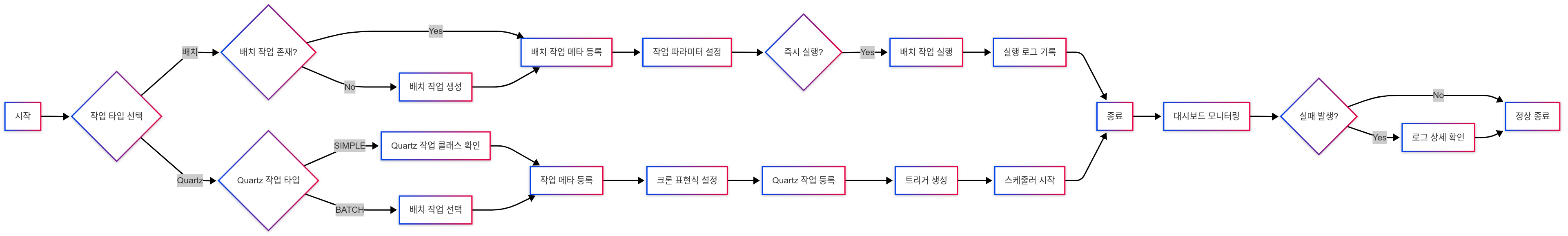

통합 작업 관리 플로우
flowchart LR
A[시작] --> B{작업 타입 선택}
%% 배치 작업 플로우
B -->|배치| C{배치 작업 존재?}
C -->|No| D[배치 작업 생성]
C -->|Yes| E[배치 작업 메타 등록]
D --> E
E --> F[작업 파라미터 설정]
F --> G{즉시 실행?}
G -->|Yes| H[배치 작업 실행]
H --> J[실행 로그 기록]
J --> K[종료]
%% Quartz 작업 플로우
B -->|Quartz| L{Quartz 작업 타입}
L -->|SIMPLE| M[Quartz 작업 클래스 확인]
L -->|BATCH| N[배치 작업 선택]
M --> O[작업 메타 등록]
N --> O
O --> P[크론 표현식 설정]
P --> Q[Quartz 작업 등록]
Q --> R[트리거 생성]
R --> S[스케줄러 시작]
S --> K
%% 모니터링 플로우
K --> T[대시보드 모니터링]
T --> U{실패 발생?}
U -->|Yes| V[로그 상세 확인]
U -->|No| W[정상 종료]
V --> W
테이블 관계
- BatchJobMeta (배치 작업 메타데이터)
- 배치 작업의 기본 정보 관리
- 작업 파라미터 저장
- QuartzJobMeta와 1:N 관계
- QuartzJobMeta (Quartz 작업 메타데이터)
- Quartz 작업의 기본 정보 관리
- BatchJobMeta와 N:1 관계
- 작업 타입 (SIMPLE/BATCH) 구분
- QRTZ_JOB_DETAILS와 1:1 관계
- BatchJobLog (배치 작업 로그)
- 배치 작업 실행 이력
- BatchJobMeta와 N:1 관계
- QuartzJobLog (Quartz 작업 로그)
- Quartz 작업 실행 이력
- QuartzJobMeta와 N:1 관계
- QRTZ_JOB_DETAILS (Quartz 작업 상세)
- Quartz 작업 상세 정보
- QRTZ_TRIGGERS와 1:1 관계
- QuartzJobMeta와 1:1 관계
API 문서
- Swagger(OpenAPI) 제공
백엔드 서버 실행 후 http://localhost:8080/swagger-ui.html 접속
주요 엔드포인트 예시
/api/dashboard
: 대시보드 통계/api/batch
: 배치 작업 관리/api/batch-log
: 배치 로그/api/quartz-jobs
: Quartz 작업 관리/api/quartz-log
: Quartz 로그/api/auth
: 인증/회원가입
